S86BL直流無刷電機
S86BL BRUSHLESS DC MOTOR
基本性能
Genaral Specification
項目 ltem | 性能 Specifications |
繞組方式 Winding Type | 星形 star |
霍爾角度 Hall Effectangle | 120° |
環境溫度 Ambient Temperature | -20°C-+50°C |
絕緣電阻 Insulation Resistance | 100 MΩMin.500VDC |
絕緣等級 Insulation class | B |
電氣強度 Dielectric Strength | 700VAC for 1 minute |
IP等級 Class of lP | 30 |
電機規格
Electrical Specifications
型號 Model | S86BL70-430 | S86BL80-430 | S86BL90-430 | S86BL105-430 | S86BL115-430 | S86BL130-430 |
極數 Number of poles | 4&8 | 4&8 | 4&8 | 4&8 | 4&8 | 4 |
相數 Number of phases | 3 | 3 | 3 | 3 | 3 | 3 |
額定電壓 Nominal voltage VDC | 48 | 48 | 48 | 48 | 48 | 48 |
額定轉速 Rated speed RPM | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
額定扭矩 Rated torque N-M | 0.7 | 1 | 1.3 | 1.8 | 2.1 | 2.5 |
額定電流 Rated current Amps | 6.5 | 8.5 | 12 | 17 | 17 | 19.5 |
輸出功率 Output power W | 200 | 300 | 400 | 565 | 659 | 785 |
峰值扭矩 Peak torque N-M | 1.95 | 2.85 | 3.9 | 5.85 | 6.3 | 7.5 |
峰值電流 Peak current Amps | 19.5 | 25.5 | 36 | 51 | 51 | 55 |
力矩常數 Torque constant N-M/A | 0.127 | 0.127 | 0.127 | 0.127 | 0.127 | 0.127 |
反電勢常數 Back EMF constant V/KRPM | 12.6 | 12.6 | 12.6 | 12.6 | 13.3 | 13.3 |
轉動慣量 Rotor inertia Kg.mm2 | 100 | 120 | 230 | 266 | 320 | 320 |
機身長度 Body length mm(L) | 70 | 80 | 90 | 105 | 115 | 130 |
重量 Mass Kg | 1.8 | 2.3 | 2.9 | 3.4 | 3.8 | 4.3 |
傳感器 sensor | 霍爾 Honeywell | |||||
產品防護等級 Product Class of lP | IP30 | |||||
存儲環境溫度 Storage ambient temperature | -25°C-+70°C | |||||
產品表面溫度 Product surface temperature | <=80°C | |||||
環境濕度 Ambient humidity | 85% RH或以下《無結露) <=85% RH | |||||
工作環境 Working environment | 戶外(無陽光直射),無腐蝕氣體,無易燃?xì)怏w,無油霧,無塵埃 No direct sunlight,non-corrosive gas, none flammable gas ,no oil misit,no dust | |||||

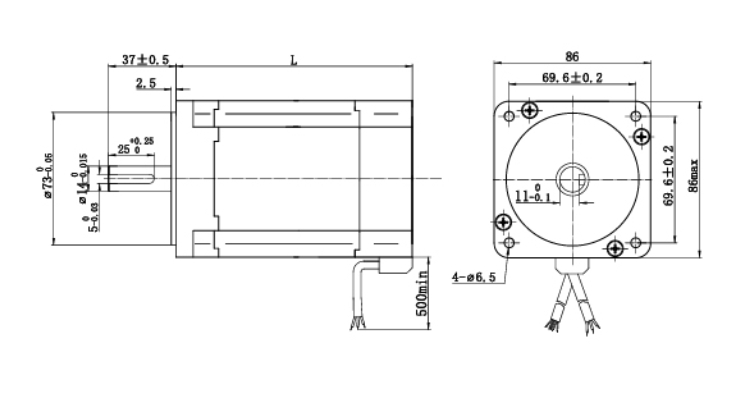

電機外形尺寸
Dimensions
單位
Unit=mm

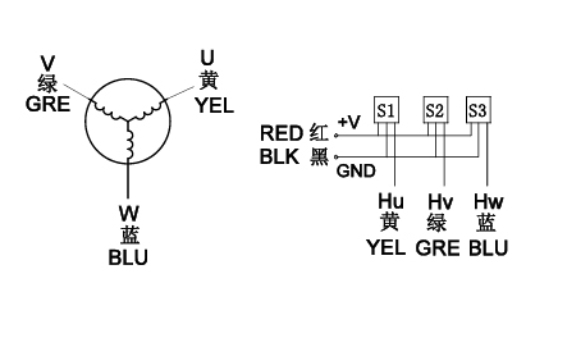

接線圖
Wiring Diagram
