兩相混合式步進電機驅動器DM545
DM545 Two-phase hybrid stepper motor driver
PWM恒流控制，運行平穩可靠
PWM constant current control,stable and reliable operation
產品介紹
feature
先進的雙極性恒流斬波驅動技術。
高速力矩輸出提高40%,避免丟步(空載啟動速度達300~420r/min)最.高轉速達3500r/min。
靈活的輸出電流設定,適配不同型號電機,同時具備自動半電流功能,減少電機發熱。
最大254細分設定,滿足各種機械傳動,而且不影響其輸出力矩。
輸入脈沖兼容3.5~24VTTL電平,使用PLC控制時無需串接電阻,便于用戶使用。
保護功能全:輸入電源過壓、欠壓、輸出過流、相間短路、驅動器高溫等報警保護功能。
電機低速無爬行現象，噪音小,無共振區。
Advanced bipolar constant current chopper drive technology.The high-speed torque output is increased by 40% to avoid losing step (no-load starting speed of 300~420r/min) and the maximum speed is 3500r/min.Flexible output current setting, suitable for .different types.of motor, while with automatic half-current function, reduce motor heat. The maximum 254 subdivision Settings meet a variety of mechanical drives without affecting their output torque.The input pulse is compatible with 3.5-24VTTL level, and no series resistance is required for PLC control, which is easy for users to use.
Full protection function: input power supply overvoltage, undervoltage, output overcurrent, interphase short circuit, driver high temperature alarm protection function.
Zone motor low speed no crawling phenomenon, low noise, no resonance zone.
電機規格
Electricalspecifications
項目 model | |
輸入電源 input power | 20~50V直流電源供電,容量:不小于200VA。典型值:DC36V 20~50VDc powersupply,capacity: not less than200VA.typical value:DC36V |
輸出電流 current output | 1.0A~4.5A,8檔可調,分辨率0.5A。 1.0A~4.5A,8speed adjustable,resolution0.5A |
驅動方式 type of drive | 雙極恒流PWM驅動輸出。 Bipolar constant current PWM driver output. |
絕緣電阻 insulation resistance | 常溫常壓下>500MΩ。 at normal temperature and pressure >500MΩ |
絕緣強度 dielectric strength | 常溫常壓下500V/分鐘。 500V/min at normal temperature and pressure. |
重量 weight | 約200克。 about200g |
冷卻方式 type of cooling | 自然冷卻 natural cooling |
使用場合 usage occasion | 避免粉塵、油霧及腐蝕性物體 Avoid dust,oil mist and corrosive gases |
使用溫度 usage temperature | -0°~+50° |
環境濕度 environment humidity | <80%RH不凝露、不結霜 <80% RH No condenseation or frost |
震動 shake | 最大不超過5.7M/S2 The more than 5.7M/S2 |
保存 conserve | -20°~+125°避免灰塵最.好使用原包裝 Avoid dust,it is best to use the original box |

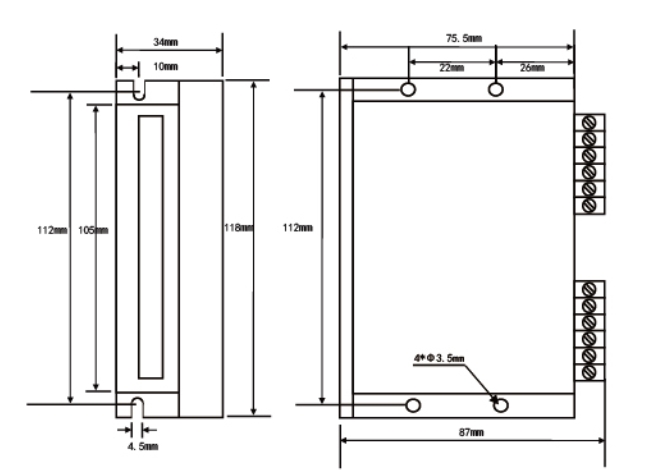

外形尺寸
Dimensions
